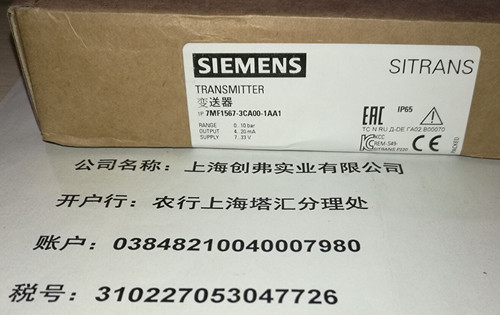

公司新到貨西門子壓力變送器7MF1567-3CA00-1AA1交付客戶現場使用

7MF1567-3CA00-1AA1西門子siemens壓力變送器

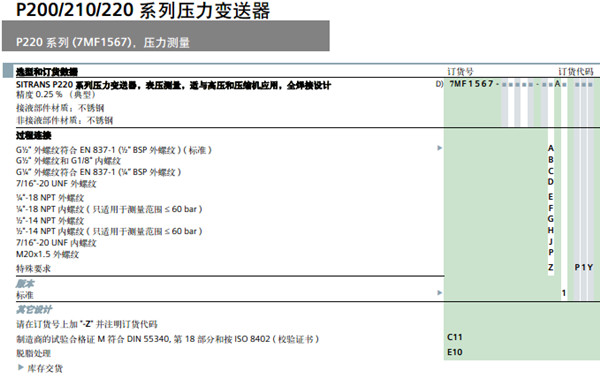

P200/210/220系列壓力變送器P220系列(7MF1567)，壓力測量器
SITRANS P220 系列壓力變送器，表壓測量，適與高壓和壓縮機應用，全焊接設計
精度 0.25 % （典型）
接液部件材質：不銹鋼
非接液部件材質：不銹鋼

7MF1567-3CA00-1AA1西門子siemens壓力變送器

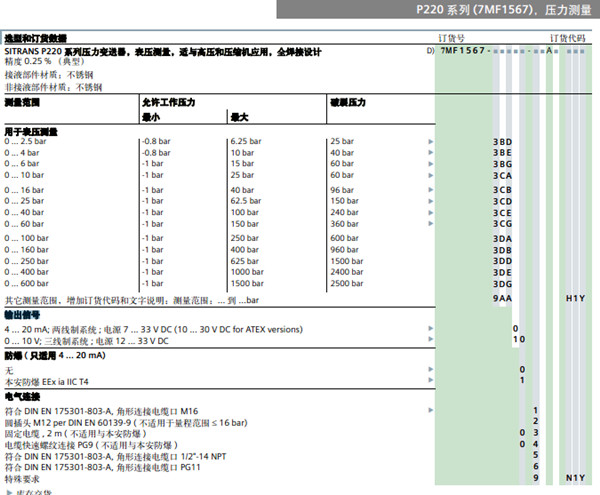

用于表壓測量
0 … 2.5 bar -0.8 bar 6.25 bar 25 bar f 3BD
0 … 4 bar -0.8 bar 10 bar 40 bar f 3BE
0 … 6 bar -1 bar 15 bar 60 bar f 3BG
0 … 10 bar -1 bar 25 bar 60 bar f 3CA
0 … 16 bar -1 bar 40 bar 96 bar f 3CB
0 … 25 bar -1 bar 62.5 bar 150 bar f 3CD
0 … 40 bar -1 bar 100 bar 240 bar f 3CE
0 … 60 bar -1 bar 150 bar 360 bar f 3CG
0 … 100 bar -1 bar 250 bar 600 bar 3DA
0 … 160 bar -1 bar 400 bar 960 bar 3DB
0 … 250 bar -1 bar 625 bar 1500 bar 3DD
0 … 400 bar -1 bar 1000 bar 2400 bar 3DE
0 … 600 bar -1 bar 1500 bar 2500 bar 3DG
其它測量范圍，增加訂貨代碼和文字說明：測量范圍：… 到…bar 9AA
輸出信號
4 … 20 mA; 兩線制系統; 電源 7 … 33 V DC (10 … 30 V DC for ATEX versions)
0 … 10 V; 三線制系統; 電源 12 … 33 V DC
防爆 ( 只適用 4 … 20 mA)
無
本安防爆 EEx ia IIC T4

■ 設計
非防爆型結構設計
壓力變送器主要由帶有膜片的硅壓測量元件裝在不銹鋼殼體內組
成。能使用符合 EN 175301-803-A(IP65) 的電氣連接，圓形插接
口M12(IP67)，電纜連接 (IP67) 或者電纜快速螺紋連接(IP67) 。輸
出信號為 4…20 mA 或 0…10 V 。
防爆型結構設計
壓力變送器主要由帶有膜片的硅壓測量元件裝在不銹鋼殼體內組
成。能使用符合 EN 175301-803-A(IP65) 或者圓形插接口M12(IP67)
的電氣連接。輸出信號為 4…20 mA 。
■ 功能
壓力變送器用來測量氣體、液體的壓力及液位。
P220系列壓力變送器用于測量氣體、液體和蒸汽的壓力。
? 不銹鋼測量單元, 全焊接
? 測量范圍 2.5 到 600 bar
? 適用于高壓和壓縮技術領域應用
■ 優點
? 測量精度高
? 堅固的不銹鋼外殼
? 高過壓抗載能力
? 用于測量腐蝕性和非腐蝕介質
? 用于測量氣體、液體和蒸汽的壓力
? 緊湊型設計
? 無需密封圈
■ 應用
用于測量壓力的P220系列壓力變送器適用于以下工業領域：
? 機械工程
? 造船
? 電力工程
? 化學工業
? 供水
SITRANS P220 壓力變送器 (7MF1567-…), 功能圖
不銹鋼測量元件帶有薄膜電阻橋，工作壓力通過不銹鋼膜片傳遞
過來。
測量元件的輸出電壓由前置放大器轉化為輸出電流 4…20 mA 或
輸出電壓 0…10 V DC。
輸出電流的線性度與輸入壓力成正比。

訂貨號 訂貨代碼

7MF1567-3CA00-1AA1

7MF1567-3CA00-1AA1
